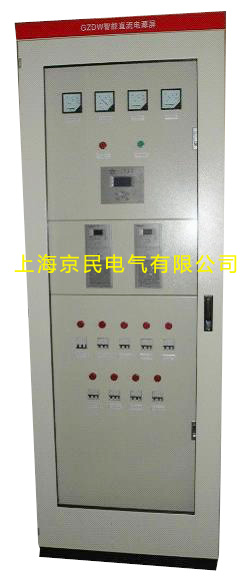

系統簡介：
電力操作電源是應用在電力機房內的電源設備，電力操作電源又稱電力工程交、直流電源，簡稱交、直流屏（柜）。主要用于各級變電所（站）及火力、水力發電廠，作為控制負荷和動力負荷以及直流事故照明負荷的電源，是電力系統控制、保護的基礎。在軌道交通領域主要應用于為供電系統的斷路器分合閘及二次回路中的儀器、儀表、繼電保護和事故照明提供不間斷直流電源。
電力操作電源按標稱電壓等級可分為DC220V系統和DC110V系統，還可選配DC-DC電源變換模塊、DC-AC電力專用不間斷電源/逆變電源裝置，完成DC220V（110V）→DC48V（24V）通信電源變換及DC220V（110V）→AC220 V變換，實現一體化電源供電解決方案。
系統組成：
智能高頻開關直流電源系統由交流輸入配電部分、整流部分、降壓部分、直流輸出饋電部分、監控部分以及絕緣監測部分組成。在系統各組成部分中，交流輸入配電部分主要由交流配電單元組成；整流部分由充電模塊和隔離二極管組成；直流輸出饋電部分由降壓硅鏈、絕緣監測、合閘分路和控制分路組成，監控部分由監控模塊和配電監控組成。
系統特點：
高可靠性：采用開關電源特有的模塊化設計，N+1熱備份，增強系統可靠性。
寬的電網輸入：寬的電壓輸入范圍（304~475V），電網適用性強。
節能環保：整流模塊采用 軟開關技術，模塊效率大于94%，減少能耗及環境污染；電磁兼容和抗電磁干擾能力強，保障系統可靠性，同時降低對電網的污染。
維護成本低：整流模塊可帶電熱插拔，保證工人安全，平均維護時間大幅度減少；硬件低差自主均流，均流不平衡度≤±5%，每一個模塊均分負載，保證系統的穩定性，同時提高模塊效率，延長其使用壽命。
智能監控：充電模塊內置CPU，可顯示電壓電流并具有故障告警功能，離開監控仍可獨立正常工作；整機采用分布式監控系統，具有分層監控、狀態記憶功能，穩定可靠，系統擴容性強；系統采用開放式接口設計，實現RS232/RS485通訊。通訊規約為Modbus、CDT91、DNP3.0、IEC101或IEC103協議中的一種，用戶可根據需要現場選擇所需協議。
電池管理功能：智能化電池管理，實時自動監測蓄電池工作狀態及各項參數，實時溫度補償功能，提高電池使用壽命，保證系統安全。
技術指標：
|
類別 |
名稱 |
指標 |
|
220V系列 |
110V系列 |
|
輸入?yún)?shù) |
輸入方式 |
三相四線制 |
|
輸入電壓 |
380Vac±15％ |
|
頻率 |
45～55Hz |
|
輸出參數 |
直流饋出回路 |
依據實際情況確定 |
|
浮充電壓 |
198～260Vdc |
99～130Vdc |
|
均充電壓 |
220～286Vdc |
110～143Vdc |
|
紋波系數 |
≤0.5％ |
|
穩壓精度 |
≤±0.5％ |
|
穩流精度 |
≤±1.0％ |
|
充電模塊間電流不均衡度 |
≤±5％ |
|
保護參數 |
輸出過壓保護 |
293V±6Vdc |
148±4Vdc |
|
輸出欠壓保護 |
198V±1Vdc |
99±1Vdc |
|
輸入過壓 |
保護點 |
485V±10Vac |
|
恢復點 |
460V±15Vac |
|
輸入欠壓 |
保護點 |
313V±10Vac |
|
恢復點 |
335V±10Vac |
|
過溫 |
保護點 |
80℃ |
|
恢復點 |
60℃ |
|
風扇溫度控制 |
溫度和電流聯合控制風扇轉動 |
|
效率 |
≥90% |
|
絕緣特性 |
輸出對地 |
2kVac，漏電流≤30mA，時間1min，無飛弧 |
|
輸入對地 |
|
輸入對輸出 |
|
音響噪音 |
< 50db(距屏1m處) |
|
模塊冷卻方式 |
自然冷和風冷結合，防塵設計 |
|
機械參數 |
單個機柜外形尺寸（高×寬×深） |
2260（或2360）mm×800mm×600mm |
|
|
|
|
|
單個機柜重量 |
|
|
|
|
|
|
＜200kg（不包括模塊、監控單元和降壓硅鏈） |
| |
