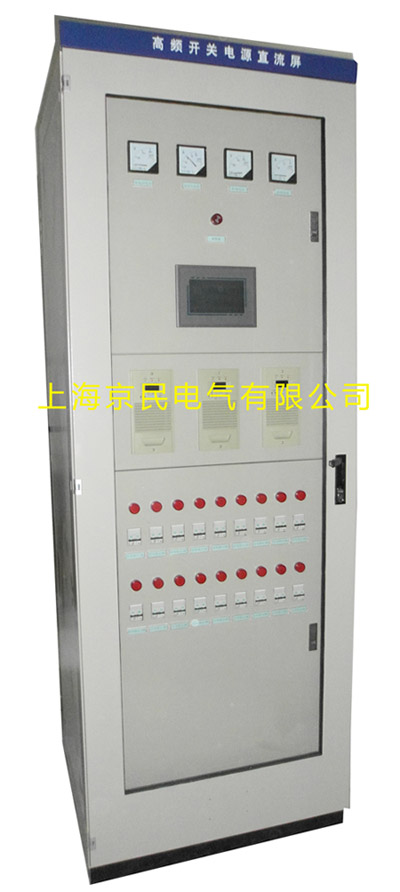

概述：
本電源系統主要用作操作電源，適用于發電廠、變電站、電氣化鐵路牽引站及工礦企事業單位配電等需要直流操作電源的場合，可為其中的控制設備、保護裝置、信號設備、自動化裝置等二次設備和斷路分合器合閘機構及其它各類直流設備提供工作電源，同時也可為交流不停電電源裝置、事故照明等提供應急用電，該系統也可做為一般不間斷直流電源使用。成套裝置由交流配電及監控、整流模塊及監控、直流饋電及監控、蓄電池組及監控、電壓及絕緣監察裝置等組成，系統容量、規模及功能根據實際需要設置。
功能特點：
監控功能完善，高智能化，采用大屏幕觸摸屏，人機界面極強，系統自帶聲光告警。
分散多級監控系統，實現監控系統的簡單可靠；數字化控制方式，整流模塊、絕緣監測儀、電池巡檢儀以及其它各個監控單元均采用數字化控制技術，使得系統實現對各功能模塊的全面智能控制。
監控模塊系統具有RS232/485智能化數據通信接口，采用電力部標準通信規約，方便接入自動化系統，提供開放協議，方便組網，實現“四遙”及無人值守。有四種國家標準通信協議可供選擇，易于接入遠程監控系統。整個系統設計采用容錯方式設計，數據本地采樣，數字信號遠傳，維護簡單，運行可靠；全智能化設計，對系統的各組成部分實現全參數本地及遠端控制。
對蓄電池自動管理及自動維護保養；實現監測蓄電池組的端電壓，充、放電電流，單體系統的運行操作，以及對每個節點的監察。雙母線接線方案，在雙充雙電，雙充三電系統中采用的電氣接線方式，徹底解決電池環流及系統切換引起母線掉電問題。
采用高頻諧振軟開關技術，模塊化設計，充電裝置使用多個高頻開關模塊并聯，N+1熱備份，可帶電熱拔插。
高頻整流模塊具有一體化接口，提高系統穩定性和可靠性。
整流模塊采用抽出式安裝方式，可帶電熱拔插，方便安裝，使用安全。 高頻整流模塊硬件低差自主均流，保證系統的可靠運行。
主要技術參數：
|
輸入電壓 |
380AC±20%；三相四線380AC± 380AC±20%；三相四線 |
|
直流輸出電壓（V） |
24V，48V，110V，220V |
|
直流輸出電流（A） |
10A-200A |
|
穩壓精度（δu） |
≤±0.5% |
|
穩流精度（δi） |
≤±0.5% |
|
紋波系數(γu) |
≤±0.1% |
|
效率（η） |
≥95% |
|
功率因數（COSΦ） |
≥0.93 |
|
均流不平衡度(β) |
≤±3% |
|
輸出過電壓保護 |
270V±2V；162±2V |
|
輸出欠電壓保護 |
196V±2V；98V±2V |
|
絕緣電阻 |
≥10MΩ |
|
絕緣強度 |
施加工頻2KV電壓，歷時1min無絕緣擊穿和閃絡現象 |
|
相對濕度 |
≤90% |
|
環境溫度 |
-5℃～45℃ |
|
可聞噪音 |
≤50dB |
|
柜體防護等級 |
不低于IP30 |
|
基本尺寸 |
800×600×2260(寬×深×高) |
|
通信 |
RAS485、RAS232通信接口，四遙，通信協議CDT、MODBUS | |
