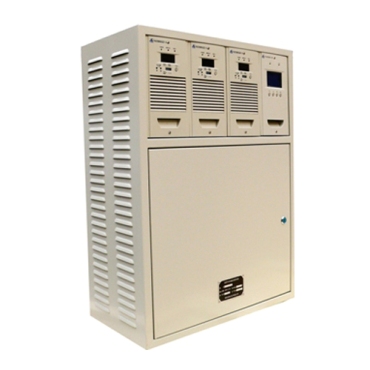

GZDW壁掛電源是公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓?jiǎn)卧�、配電單元和電池安裝箱構成；具有體積小、結構簡單、能獨立構成系統等特點。
系統功能特點：
適合構成38AH/220V、65AH/110V以下的系統
模塊、監控單元和降壓?jiǎn)卧捎脦щ姴灏谓Y(jié)構，安裝、維護方便
可安裝3個3.0A/220V、5.0A./110V自然冷模塊
降壓?jiǎn)卧哂凶詣?dòng)硅鏈降壓功能，大電流2A，沖擊電流30A/0.5S
監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。
監控器具有對電池自動管理的功能
提供RS232/RS485通訊接口，及RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接 8、監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測
配電單元提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出 10、PT供電時系統自動限制輸出功率
技術參數：
|
電網頻率 |
50Hz±10% |
|
功率因數 |
≥0.85 |
|
輸出電壓范圍 |
90V-140V連續可調（對于110V）系統 |
|
180V-280V連續可調（對于220V）系統 |
|
輸出限流（單模塊） |
0.2A-2.5A（220V） 0.4-5A（110V） |
|
穩壓精度 |
≤±0.5% |
|
穩流精度 |
≤±0.5% |
|
紋波系數 |
≤0.1% |
|
均流度 |
≤5% |
|
效率 |
≥93% |
|
輸出過壓保護 |
280V±2V（220V） 140V±2V（110V） |
|
絕緣電阻 |
≥10M |
|
絕緣強度 |
輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃爍 |
|
相對濕度 |
≤90% |
|
環境溫度 |
負0.5度到45度 |
|
可聞噪聲 |
≤55dB | |
